Commax WI-4C – панель связи для построения селекторной системы, состоящей из 4-х устройств. Для её работы необходима только обычная электрическая сеть 220В, что позволяет устанавливать данные интеркомы в помещениях, где невозможно или нежелательно проведение дополнительной проводки. Такая переговорная система подходит для использования на заправках, в офисах, магазинах и коттеджах.

Принцип работы переговорных устройств Commax WI-4C

Соединяются между собой все устройства по принципу «каждый с каждым», т.е. с любого пульта можно вызвать каждый из подключенных селекторов. Режим связи полудуплексный, требующий переключения с приёма на передачу нажатием кнопки. Переговоры ведутся по громкой связи.

Работа станций основана на частотной модуляции по одной фазе сети переменного тока. Передача ведётся по четырём частотным каналам:
«A» — 230 кГц.
«B» — 260 кГц.
«C» — 290 кГц.
«D» — 320 кГц.

При этом все устройства должны подключаться к одной фазе и находиться вне трансформаторных развязок.

Для подавления шумов используется система фазовой автоматической подстройки частоты. Это позволяет иметь качественную связь между панелями, находящимися на расстоянии не более 300 м.

Конструкция пульта Commax WI-4C

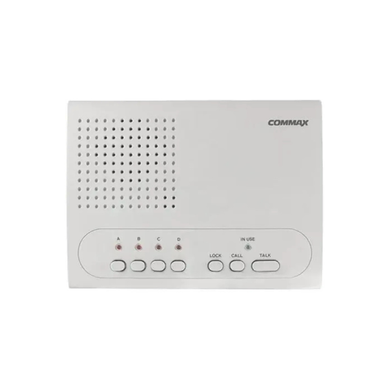

Корпус станции выполнен из белого прочного пластика. Спереди расположены:

• индикатор «ЗАНЯТ»;
• кнопка «TALK»;
• кнопка «CALL»;
• кнопка «LOCK»;
• селектор каналов;
• индикаторы каналов;
• микрофон;
• динамик.

Сбоку находятся переключатели включения питания и уровня громкости.

Для начала работы необходимо вставить сетевой кабель каждой из панелей в розетку 220В. Далее, подключенные панели настраиваются на один из каналов – А, В, С или D. Что бы вызвать другой интерком нужно нажать на кнопку CALL. На всех панелях, которые находятся на аналогичном частотном канале, будет слышен сигнал.

Для того чтобы можно было говорить нажимается TALK, для того чтобы слушать TALK отпускается. Если необходимо долго говорить, нажимается кнопка LOCK. В это время пульт не сможет получить вызов от другого устройства.
