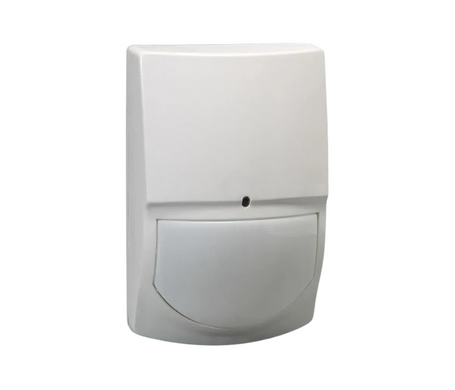

Принцип роботи датчика Crow SWAN Quad (штора)

Crow SWAN Quad – датчик руху, призначений для стеження за довкіллям в інфрачервоному діапазоні у закритих приміщеннях. Основним робочим елементом є счетверенный PIR-елемент, що забезпечує підвищену чутливість датчика.  Завдяки цифровій мікропроцесорній обробці сигналів, що надходять, здійснюється додатковий аналіз маси і швидкості об'єктів, що переміщуються в зоні, що спостерігається. Це дозволяє фільтрувати помилкові спрацьовування, наприклад, від домашніх тварин.

Монтаж та експлуатація

У даного датчика можливе регулювання лічильника імпульсів. У разі, якщо в аналізованій зоні можливий рух дрібних (до 25 кг) тварин, рекомендується встановити лічильник імпульсів на 2-3. Це знизить час спрацьовування, але дозволить уникнути помилкових тривог. Якщо ж у зоні, що спостерігається, не передбачається перебування тварин — рекомендується встановити значення лічильника імпульсів на 1-2. Це підвищить швидкість спрацьовування датчика.

Счетверенний датчик руху найефективніший при установці упоперек потенційного маршруту проникнення. Слід враховувати при виборі місця монтажу. Крім того, не рекомендується встановлювати датчик навпроти рухомих предметів (фіранок), потоків холодного (кондиціонери) або теплого (опалювальні батареї) повітря.

Від несанкціонованого доступу датчик захищений тампером. Робота з NC-шлейфом дозволяє підключати датчик до будь-якого центрального блоку сигналізацій, що підтримує роботу з такими шлейфами.

Ефективна дальність виявлення становить 20 метрів, ширина зони виявлення – 2м, вертикальний кут виявлення – 80º. Рекомендована висота монтажу – від 1,8 до 2,4 м від рівня підлоги.

Технічні характеристики Crow SWAN Quad (штора)

• Призначений для виявлення рухів людини в приміщенні, що охороняється
• Регульована чутливість датчика
• Регульована кількість імпульсів. Це дозволяє настроювати датчик на стабільне, помірне та нестабільне довкілля
• Простий та зручний монтаж
• Сучасний та компактний дизайн
• Корпус датчика виконаний із міцного якісного ABS пластику
• SMT технологія кріплення дозволяє швидко та зручно проводити монтаж датчика на будь-яких поверхнях
• Можливість відключення світлодіодного індикатора
• Ігнорування свійських тварин вагою до 15/25 кг. Можна налаштовувати вагу
• Не спрацьовує на випадкові рухи предметів
• Аналіз сигналу з чотирьох елементів сенсора та перевірка на масу для виключення помилкових спрацьовувань
• Датчик захищений від розтину тампером
• Підтримується будь-якими центральними блоками охоронних сигналізацій, які працюють із NC шлейфами
• Захищеність від RF інтерференцій у частотному діапазоні 10-1000 МГц
• Захист від EMI інтерференцій 50 000 В
• Діапазон робочих температур -20 – +60ºС
• Габаритні розміри – 92х59х37мм
• Виконання корпусу –  водонепроникний
